防水金属信号灯

19mm金属信号灯

19mm金属信号灯

分类目录
防水金属信号灯
品牌
ANU Push Button Switch
模型
∅19 SC/ST/SF/SH
产地
浙江
修改时间
11/17/2020
产品描述

产品特点:

安装直径19mm
IP67防护等级&IK10防暴
使用弧面、平面、凹面灯罩,外形美观
超薄面板设计
红、黄、绿、蓝、白五种颜色
采用交直流通用LED灯珠,接线端子无正负极区分
灯珠内置保护电阻,无需外接

符合标准

符合 IEC60947-5-1 GB140448.5 标准

灯珠参数

灯珠类型 双向LED 灯珠 (交直流通用)
额定电压 AC/DC6V AC/DC12V
额定电流 约 15mA
发光颜色
寿命 40000 小时(参考值)
灯珠等效电路
采用交直流通用的LED灯珠,接线端子无正负极区分;灯珠内置保护电阻,不需要。

注:如需单向直流LED灯珠可定做;其他电压规则可按需求定做。

技术规格

灯光电压 工作电压(最小到最大) 操作电流(典型的所有类型)
2VDC(无电阻) 1.8-2.5VDC 20mA
12VDC  10.8-13.2VDC 20mA
24VDC  21.6-26.4VDC 20mA
28VDC  25.2-30.8VDC 20mA
110VAC 99-121VDC 6mA
230VAC 207-253VDC 3mA
灯光颜色 发光强度(所有电压) 发光强度(所有电压)
红色 7500mcd 2000mcd
绿色 4100mcd 250mcd
黄色 2500mcd 350mcd
蓝色 1300mcd 300mcd
白色 1900mcd 200mcd

发光强度会降低低工作电流

最大电压 5V
观察角度 100°(辅助模式)
平均寿命 50000 小时
工作温度范围 -40~+85℃

防水金属信号灯命名方式

金属信号灯

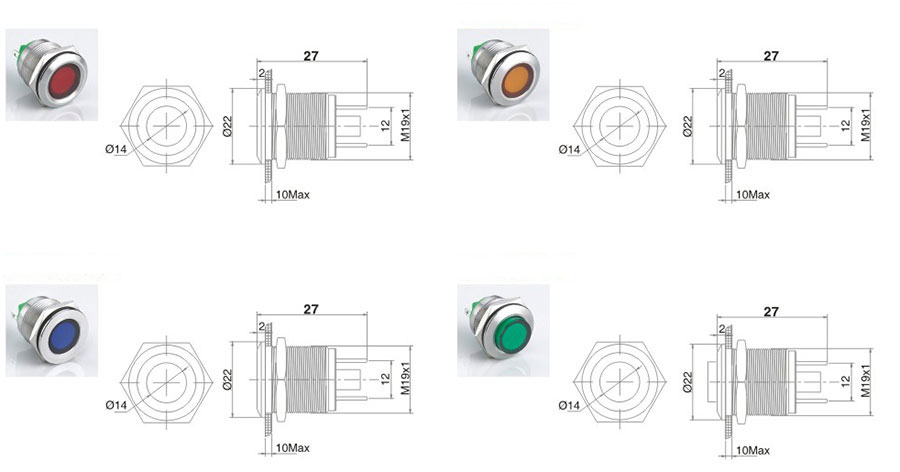

安装尺寸

外壳材料

头部形状

接线方式

灯珠颜色

电压



12mm

16mm

19mm

22mm

25mm

S:不锈钢

N:黄铜镀铬

A:铝氧化

C:凹凸

F:平面

H:高面

T:斜面

10:接线柱(1NO)

J:焊接式(1NO)


绿


3V

6.3V

12V

24V

110V

220V

注:常规的定制都是不锈钢外壳,如需铜镀铬外壳,请把型号第一个“S”换成“N”

名称型号

安装方式

产品型号

外壳材料

颜色

额定电压

凹面圆形



焊线型

AD19SC-2J

S:不锈钢

N:黄铜镀铬

绿

3V

6.3V

12V

24V

110V

220V

斜面圆形

AD19ST-2J

平面圆形

AD19SF-2J

高面圆形

AD19SH-2J



留言

如果您对报价或合作有任何疑问,请随时给我们发送电子邮件anu@anu.cn或使用下面的查询表格。我们的销售代表将在24小时内与您联系。谢谢您对我们产品的兴趣

产品应用

广泛应用于电力,机械,能源通讯,航空航天,交通运输,冶金,石化,纺织,船舶等行业。
