LA139A 系列按钮

Φ22塑料型LED指示灯

Φ22塑料型LED指示灯

分类目录
LA139A 系列按钮
品牌
ANU Push Button Switch
模型
LA139A E
产地
浙江
修改时间
11/17/2020
产品描述
LED按钮开关

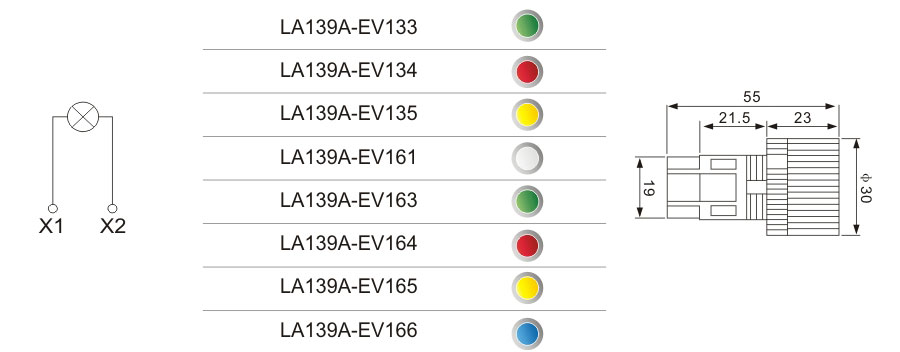

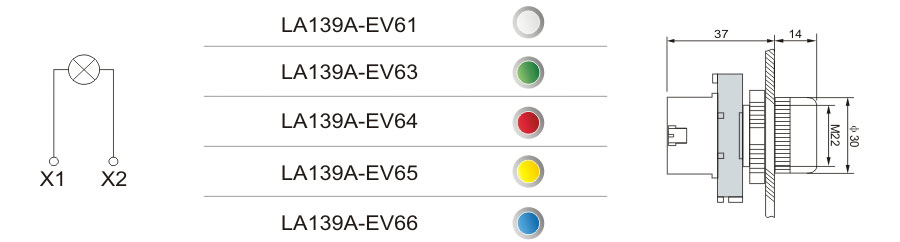

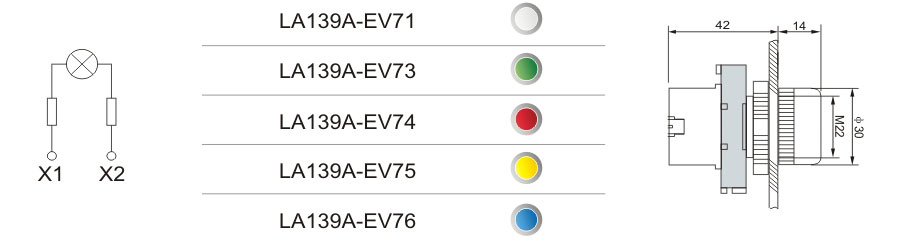

产品图片

描述

触点模式

型号

颜色

外形尺寸

110V
简易式指示灯
直接式

220V
简易式指示灯
直接式

灯泡直接插入方式(BA9S)

阻容降压方式式(BA9s)

型号命名方式解释

LA139A 系列

塑料系列

指示灯

BA9S 基座

6=灯泡直接插入式

7=阻容降压方式

4=变压器减压方式

产品特点和优势:

安装直径22mm
防护等级:IP40/IP65/IP66
坚固、可靠、长达3百万次的机械寿命,电寿命50万次
长达5万小时的LED指示灯使用寿命
常开和常闭接触组互相独立,可按需组合,便于更换
带灯按钮及信号灯统一采用BA9S灯座,可按需选用不同灯源

型号及其含义



B:金属系列

E:塑料系列

A :平头按钮

L :凸头按钮

p:带罩按钮

W:带灯按钮

D:选择开关(短柄)

J :选择开关(长柄)

G:钥匙开关

E :触点模块

Z:触点模块加中座

B :蘑菇头按钮030

C :蘑菇头按钮CP40

R :蘑菇头按钮0 60

S4:急停按钮(旋转释放,030)

S5:急停按钮(旋转释放,040)

S6:急停按钮(旋转释放,0 60)

T :急停按钮(拉拔释放)

V:指示灯

颜色

1:白

2:黑

3:绿

4:红

5:黄

6:蓝

选择开关

BD BJ BG

2 :二位置自锁

3:三位置自锁

4:二位置由右至左自复

5:三位置由右至中和 由左至中自复

6:三位置由右至中自复

7:三位置由左至中自复

派生产品

BA 3 :带符号 (仅限于BA.BL)



触点模块

1 : 1常开

2 : 1常闭

3 : 2常开

4 : 2常闭

5: 1常开+1常闭

使用环境条件

工作温度:-25~+70°C
储存温度:-40~+70°C
污染等级:3级
防护等级:IP40/IP65/IP66
海拔极限高度:专2000米
符合标准
EN 60947-1,GB14048.5

主要技术参数

额定绝缘电压:600V
约定发热电流:10A
开关额定值:AC-15 Ue:380V/250V Je=4.5A
接触电阻:≤50mA
推荐扭力:0.9Nm

接线面积:最小(min)1 x0.5mm2,最大(Max)2x1.5mm2 或1x2.5mm2
机械寿命:按钮≥ 300 x 104次;
旋钮≥ 1004次;
急停钮≥ 30 x 104次
电气寿命:≥ 30x104次
灯电压极限:0.8Ue≤U≤1.15Ue

特点

舒适的手指按压位置和幵关拨动操作

功能识别

自动接地

防手指触电设计

整体型号LA139A

按钮头-触点基座组装

按钮头自动保持在开孔中

按钮头旋转一定角度,卡入触点基座

2个金属螺钉固定

防震

自动接地

敞开式接线端,无需预松螺钉

电气功能

最多可装6付触点模块

镀铬金属头和安装底座

防震的螺钉端子

坚固、可靠、长达3百万次的机械寿命

长达5万小时的LED指示灯使用寿命

高防护等级IP65
安装快速简单,最终形式由您决定

安装开孔图(厚度1到6mm)

高防等级IP65

按钮头的安装

后端螺圈固定

面板表面最小

安装深度最浅

注:LA139A塑料系列安装面板厚度1至5mm

触点基座卡式安装

无需任何工具

快捷、牢固

齐全的标识标牌-为您量身定做带功能符号的按钮

透明环形刻度板

不同选择
大小
形状
颜色
文字

根据需要可任意定制


组成和附件
